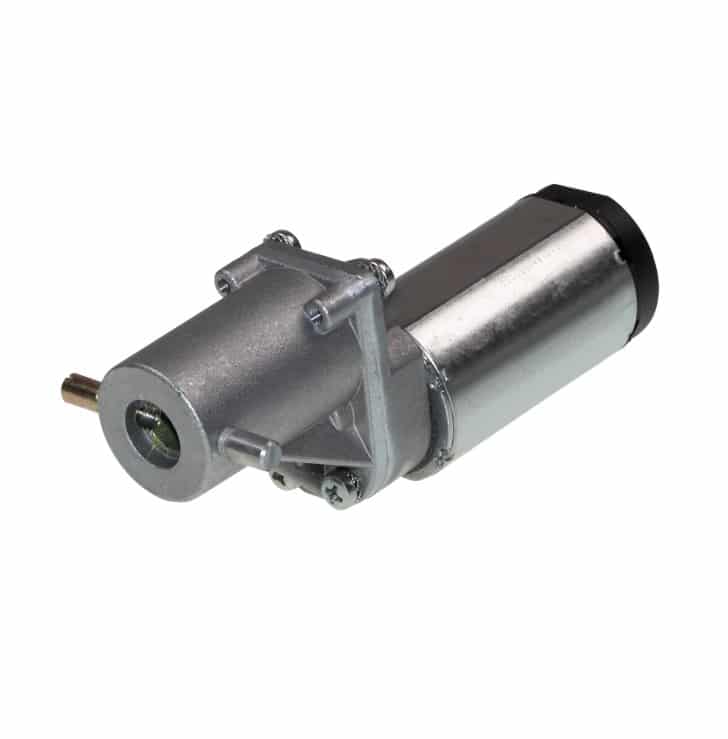

Aktuator MHG100
mit axial bewegter, offener Spindel
Eigenschaften
In unserer Rolle als Spezialisten für Lineartechnik bieten wir eine umfangreiche Auswahl an Aktuatoren mit offener Spindel an. Aktuatoren mit axial bewegter, offener Spindel bestehen aus Stirnrad- oder Schneckengetrieben, fest montiertem DC-Motor und einer Trapezgewindespindel, die durch das Getriebe läuft. Besonders hervorzuheben sind ihr schlichter Aufbau und die hohe Vielseitigkeit.
Aktuatoren der Serie MHG100 zeichnen sich durch ihre Zuverlässigkeit und Langzeitbewährung für Anwendungen mit hoher Einschaltdauer aus. Sie besitzen die Möglichkeit, einen einfachen Encoder nach Bedarf zu integrieren, was sie für einfache Anforderungen besonders macht.
Sollten Sie spezielle Anforderungen an Geschwindigkeit, Last und Stromaufnahme haben, die von keinem unserer Aktuatoren erfüllt werden können, wenden Sie sich bitte an unsere technische Abteilung. Die Spindeln mit kleinem Durchmesser sind für Druckbelastungen und kleine Hübe geeignet. Bei langen Hüben bedarf es einer Beanspruchung auf Zug. Auf Anfrage können wir alle Getriebetypen in diesem Bereich mit Spindeln bis zu einer Länge von 3000 mm ausstatten. Die Spindelknickung muss aber in jedem Fall berücksichtigt werden.
Vorteile
- sehr preiswert
- einfacher Aufbau
- Gleichstrommotoren mit einfacher Steuermöglichkeit, deren Richtung durch Spannungsumkehr geändert wird
- Möglichkeit, die Spindel aus dem Getriebe zu drehen und zu kürzen
- verschiedene Varianten unterschiedlicher Ausstattung und Leistung
Anwendungen
- Einfache Zuführungen
- Bedienung von Schiebern, Hebeln und Ventilen
- Positionierungen, deren Genauigkeit gering sind
- Steuerung von Klappen (kardanisch)
- Verstellung von Höhen
- Antrieb von Türen
- Verriegelungen
Weitere Informationen zur Serie MHG100
Das MHG100 ist ein zuverlässiges Miniatur-Aktuator, das seit Jahren getestet und eingesetzt wird, um einfache Anforderungen mit einer hohen Einschaltdauer zu erfüllen. Zur Verfügung steht lediglich eine Spindelsteigung TR10x3 sowie zwei Untersetzungen. Der Einbau eines einfachen Encoders mit 2ppr und 1 Sensor ist auf Anfrage möglich. Bitte bestellen Sie die Spindel, die Spindelbearbeitung mit metrischem Gewinde M6x12 sowie den Gabelkopf oder Gelenkkopf separat! Kardanbolzen werden kostenfrei bei Bedarf mitgeliefert.
