Klauenkupplungen verbinden zwei Wellen über ineinandergreifende Klauen mit Elastomereinsatz. Sie dämpfen Stöße und Schwingungen, übertragen zuverlässig Drehmomente und eignen sich für die Automation, Fördertechnik und den Maschinenbau.
Spielfreie, drehelastische Drehmomentübertragung
Aluminium oder Edelstahl (1.4301 / V4A 1.4404) – Madenschraube oder Klemmnabe
Technische Beratung bei Projektumsetzung auf Anfrage möglich
Drei Shore-Härten: 80° (weich/blau), 92° (mittel/weiß), 98° (steif/rot)
KKYS 1500 · V4A Edelstahl 1.4404
Wellendurchmesser 6–14 mm · Shore 80°/92°/98°
5 Serien verfügbar ↓
ISO 9001:2015
Seit 1965
Persönliche Beratung
Jetzt Angebot anfordern
Wir melden uns innerhalb von 48 Stunden (Mo–Fr) bei Ihnen.
Fünf Serien für jeden Bedarf
Aluminium oder Edelstahl, Madenschraube oder Klemmnabe – alle Serien mit drei Shore-Härten, max. 19.000 min⁻¹ und Wellendurchmessern bis 14 mm.
Preise dienen der ersten Orientierung (Listenpreise, netto, zzgl. MwSt.) und können je nach Konfiguration, Stückzahl und Auftragsvolumen abweichen. Bei kleinen Stückzahlen können Mindermengenzuschläge anfallen. Das verbindliche Angebot erhalten Sie nach Ihrer Anfrage.
Technische Daten
Technische Kennwerte (alle Serien) *
Parameter
Shore 80° (blau)
Shore 92° (weiß)
Shore 98° (rot)
Max. Drehmoment
8 Nm
15 Nm
25 Nm
Max. Drehzahl
19.000 min⁻¹
Versatz radial
± 0,22 mm
Versatz axial
± 1,0 mm
Versatz angular
± 1,3°
Verdrehwinkel bei Tmax
10°
Trägheitsmoment
30 gcm²
Temperaturbereich
−30°C bis +80°C
Dämpfungselement
Polyurethan
Max. Anzugsmoment (Schraube)
Madenschr. (ISO 4029): 150 Ncm · Klemmnabe (ISO 4762): 120 Ncm
Serienvergleich – Material & Abmessungen *
Serie
Flansch
Nabe
Ø (mm)
Gew.

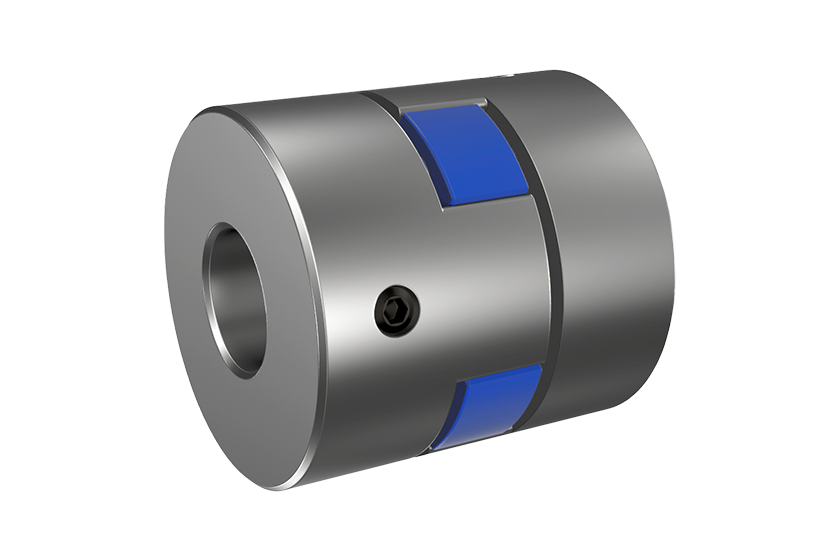

KKAS 1500
Aluminium
Madenschr. (ISO 4029)
6–14
34 g

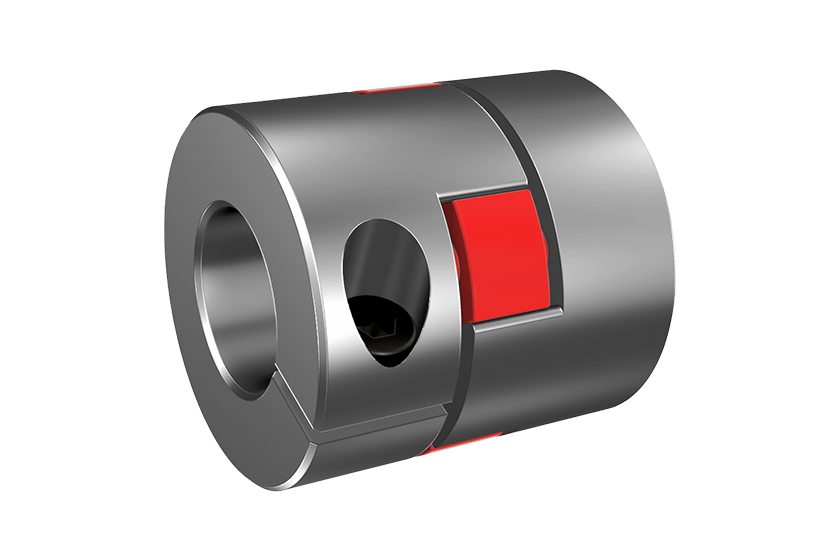

KKAK 1500
Aluminium
Klemmnabe (ISO 4762)
5–12
34 g

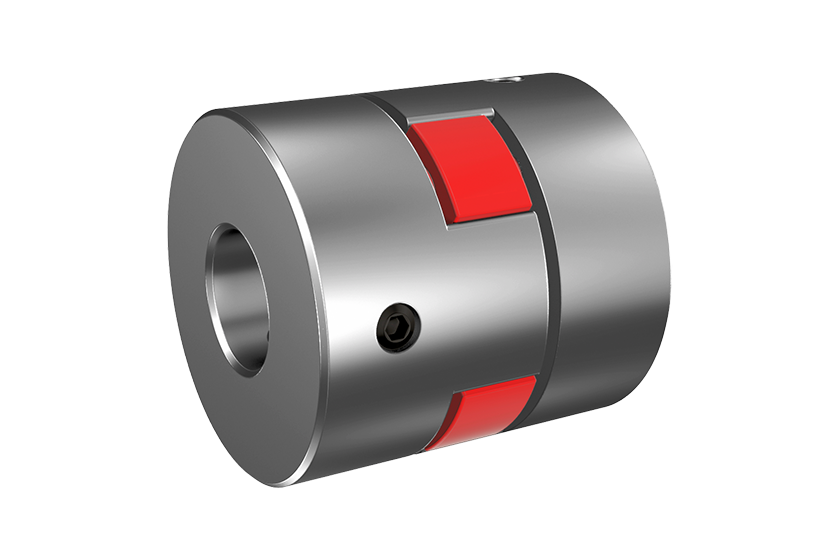

KKXS 1500
Edst. 1.4301
Madenschr. (ISO 4029)
6–14
90 g

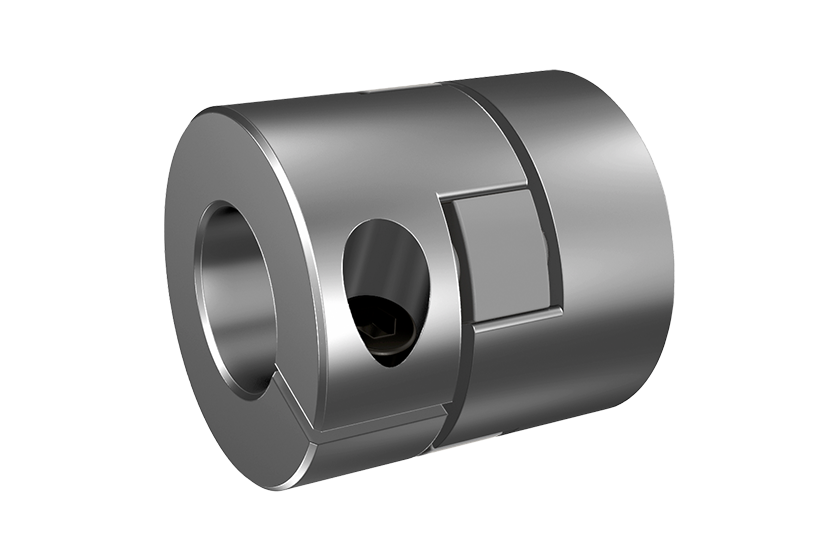

KKXK 1500
Edst. 1.4301
Klemmnabe (ISO 4762)
6–12
90 g

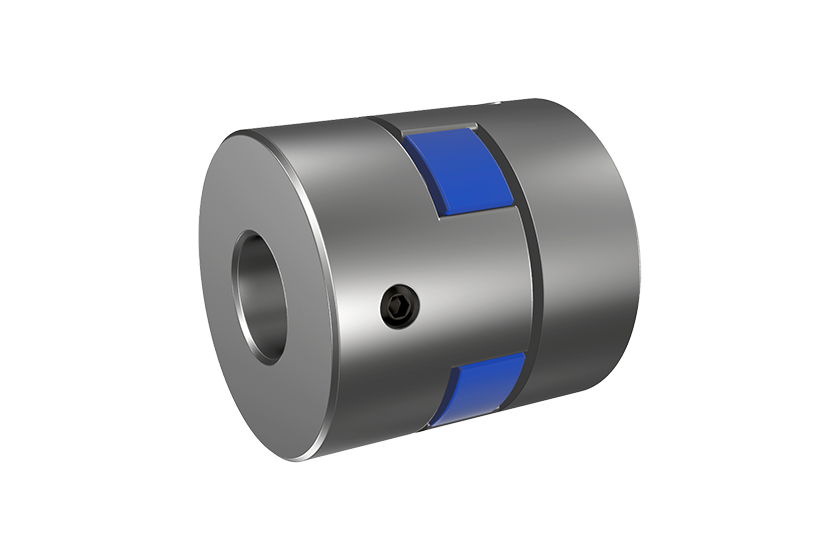

KKYS 1500
V4A 1.4404
Madenschr. (ISO 4029)
6–14
90 g
* Alle Angaben sind Herstellerangaben. Tatsächliche Werte können je nach Einbausituation und Betriebsbedingungen abweichen. Verbindliche technische Daten sind Bestandteil des Angebots.
STEP-Dateien als ZIP-Archiv · Wellenkombination d1/d2 angegeben · Die Shore-Härte wird über das Elastomereinsatz-Material definiert, nicht über das STEP-Modell. Hinweis: KKXK-Dateien tragen herstellerseitig den Namenspräfix KKAK – das ist korrekt und technisch identisch mit der Klemmnaben-Ausführung in Edelstahl 1.4301.
Warum Technische Antriebselemente?
ISO 9001:2015
Zertifiziertes Qualitätsmanagement für höchste Produktsicherheit.
60+ Jahre Erfahrung
Seit 1965 zuverlässiger Partner der Industrie in Hamburg.
Persönliche Beratung
Feste Ansprechpartner mit technischem Know-how für Ihr Projekt.
Alles aus einer Hand
Linearsysteme und Antriebstechnik aus einem Haus – Führungen, Kupplungen, Getriebe und Motoren perfekt aufeinander abgestimmt.
Häufige Fragen zu Klauenkupplungen
Eine Klauenkupplung überträgt Drehmomente zwischen zwei Wellen über ineinandergreifende Klauen mit einem Elastomereinsatz (Kunststoffzahnkranz). Dieser Einsatz dämpft Stöße und Schwingungen, gleicht kleine Wellenversätze aus und schützt so angeschlossene Komponenten.
Shore 80° (blau) bietet die beste Schwingungsdämpfung bei größerem Versatzausgleich – ideal bei ungenauen Fluchtungen. Shore 92° (weiß) ist der Allrounder für die meisten Anwendungen. Shore 98° (rot) bietet die höchste Steifigkeit für präzise Positionieraufgaben.
Madenschrauben-Naben (KKAS/KKXS/KKYS) klemmen die Welle punktuell und sind bei häufigem Wellenwechsel praktisch. Klemmnaben (KKAK/KKXK) umschließen die Welle gleichmäßig über den gesamten Umfang und bieten dadurch eine höhere Rundlaufgenauigkeit – bevorzugt für Präzisionsanwendungen.
Beide Werkstoffe sind nichtrostende Stähle, unterscheiden sich aber in der Korrosionsbeständigkeit: Edelstahl 1.4301 (A2) ist korrosionsbeständig und für die meisten Industrieumgebungen geeignet. V4A 1.4404 (A4) enthält zusätzlich Molybdän und widersteht auch aggressiven Medien wie Chloriden, Säuren und Salzwasser – empfohlen für Lebensmittel-, Pharma- und Offshore-Anwendungen.
Typische Einsatzbereiche sind Automation, Fördertechnik, Verpackungsmaschinen und der allgemeine Maschinenbau. Die Edelstahl-Ausführungen KKXS/KKXK und die V4A-Serie KKYS sind zusätzlich für die Lebensmittel- und Pharmaindustrie geeignet.
Die richtige Klauenkupplung für Ihre Anwendung
Unsere Ingenieure helfen Ihnen bei der Auswahl der optimalen Serie, Kupplungsgröße und Shore-Härte. Unverbindlich und kostenfrei.
