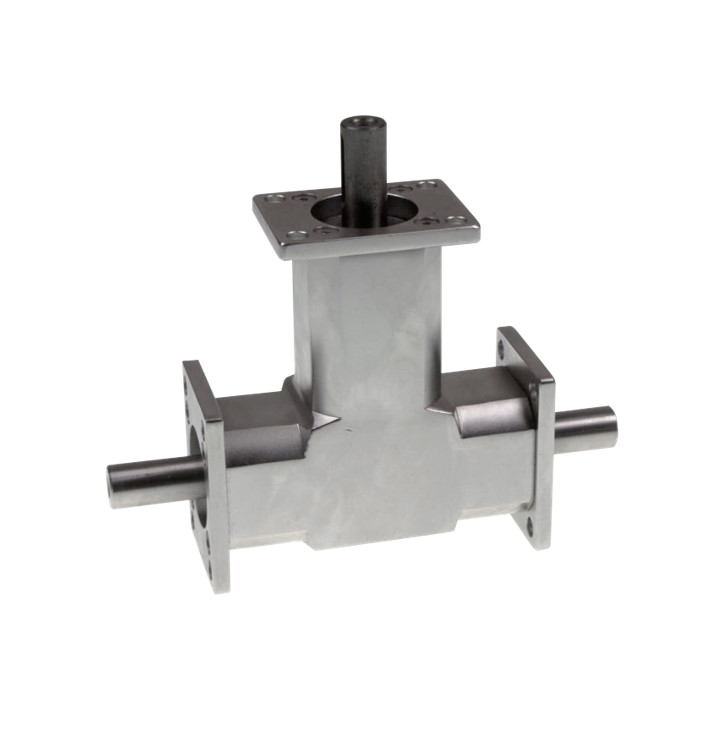

Kegelradgetriebe R / RH / R5
Kegelradgetriebe ermöglichen die Übertragung von Drehmomenten zwischen sich kreuzenden Achsen mit hoher Übertragungseffektivität. Die R-Kegelradgetriebe aus unserem Sortiment bieten eine robuste Lösung für eine Vielzahl von Anwendungen, wobei sie sich durch ihre Flexibilität und breite Anwendungspalette auszeichnen.
- Robuste Aluminiumlegierungsgehäuse ermöglichen flexible Montageoptionen
- Einsatzgehärtete GLEASON-spiralverzahnte Kegelräder gewährleisten einen reibungslosen Lauf.
- Qualitätskugellager sorgen für eine zuverlässige Lagerung der Wellen.
- Lebensdauerschmierung für eine einfache Wartung
- Geeignet für hohe und niedrige Drehzahlen mit angepassten Betriebstemperaturen.
- Vielseitig einsetzbar in der Antriebstechnik für verschiedene Drehrichtungen.
Antwort innerhalb von 48h (Mo - Fr)
Staffelrabatte & Übernahme der Speditionskosten bei Jahresbestellungen auf Anfrage.
Technische Übersicht
| Übersetzungen | 1:1, 1,5:1, 2:1, 3:1 |
| Max. Abtriebsmoment | 44 Nm |
| Eingangsdrehzahl | bis 1.400 min⁻¹ |
| Betriebstemperatur | -18°C bis +80°C |
| Werkstoff | Aluminium (optional Edelstahl) |
| Hohlwelle | optional |
| Schmierung | Lebensdauerschmierung |
Dies sind Basiswerte. Detaillierte technische Informationen und Diagramme finden Sie im PDF-Katalog.
Dokumentation
Kompatible Produkte
Diese Produkte lassen sich optimal mit diesem Produkt kombinieren.
Ratgeber
Schneckengetriebe vs. Planetengetriebe
Direkter Vergleich: Übersetzungsverhältnisse, Wirkungsgrad und Einsatzgebiete beider Getriebetypen.
Häufige Fragen zu diesem Produkt
Die Kegelradgetriebe der Baureihen R, RH und R5 sind standardmäßig mit Übersetzungsverhältnissen von 1:1, 1,5:1, 2:1 und 3:1 erhältlich. Damit decken sie ein breites Spektrum an Anwendungen ab – von der reinen Umlenkung der Drehbewegung (1:1) bis hin zu moderaten Drehzahlreduzierungen. Für andere Übersetzungen sprechen Sie uns bitte an.
Kegelradgetriebe übertragen Drehmomente zwischen zwei Wellen, die in einem Winkel von 90° zueinander angeordnet sind. Die einsatzgehärteten, GLEASON-spiralverzahnten Kegelräder sorgen dabei für einen reibungslosen, leisen und effizienten Lauf. Dies ermöglicht flexible Anordnungen in der Antriebstechnik, bei denen eine Umlenkung der Antriebsrichtung erforderlich ist.
Die R-Kegelradgetriebe sind in mehreren Baugrößen erhältlich, die unterschiedliche Leistungsbereiche abdecken. Das robuste Gehäuse aus Aluminiumlegierung sorgt für ein geringes Gewicht bei hoher Steifigkeit. Die Baugrößen unterscheiden sich in den Abtriebswellendurchmessern, den übertragbaren Drehmomenten und den maximalen Eingangsdrehzahlen. Details finden Sie in unserem Katalog.
Die R-Kegelradgetriebe sind mit verschiedenen Abtriebswellen-Konfigurationen verfügbar: Hohlwelle (RH) für die direkte Montage auf einer Maschinenwelle, Vollwelle (R) für die Verbindung über Kupplungen oder Riementriebe, und die R5-Variante für spezielle Anforderungen. Alle Wellen sind in Qualitätskugellagern gelagert.
Die R-Kegelradgetriebe sind mit einer Lebensdauerschmierung ausgestattet, die unter normalen Betriebsbedingungen keinen Ölwechsel oder Nachschmierung erfordert. Dies vereinfacht die Wartung erheblich und senkt die Betriebskosten. Bei extremen Einsatzbedingungen wie sehr hohen Drehzahlen oder Temperaturen beraten wir Sie gerne zu geeigneten Schmierungsmaßnahmen.
Durch das robuste Aluminiumlegierungsgehäuse und die Lebensdauerschmierung sind die R-Kegelradgetriebe in allen Einbaulagen montierbar. Die flexiblen Befestigungsmöglichkeiten am Gehäuse erlauben die Montage in horizontaler, vertikaler oder beliebig geneigter Position. Standardmäßig stehen Fuß-, Flansch- und Aufsteckmontage zur Verfügung.
Die R-Kegelradgetriebe sind sowohl für hohe als auch für niedrige Drehzahlen ausgelegt. Die maximale Eingangsdrehzahl variiert je nach Baugröße und wird in unseren technischen Katalogen spezifiziert. Die Betriebstemperatur wird an den jeweiligen Drehzahlbereich angepasst, wobei die spiralverzahnten Kegelräder auch bei hohen Drehzahlen einen leisen und effizienten Lauf gewährleisten.
