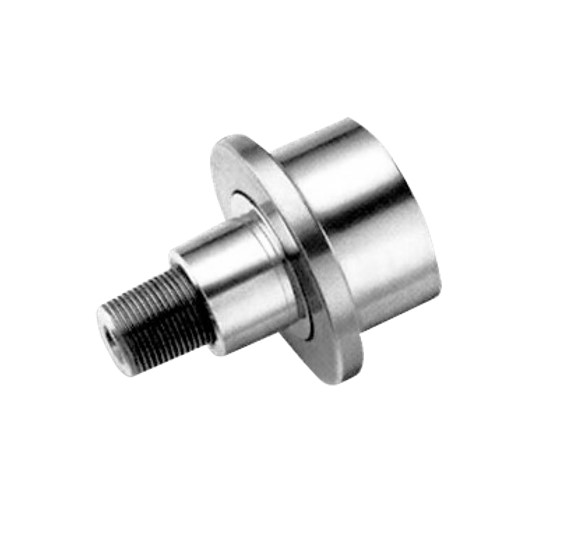

Schwerlastrollen
Ausgelegt für höchstpräzise Bewegung unter anspruchsvollen Umgebungsbedingungen.
- Maximale Betriebssicherheit
- Minimaler Wartungsaufwand
- Präzise & zuverlässig bewegen
- ⌀ 26 bis 200 mm (TPC/TPJ), V-Führungsrollen TPV ⌀ 40 bis 165 mm
- Breite 20 bis 76 mm
- Max. dyn. Radiallast je Rolle: TPC bis 63.600 N, TPV bis 148.100 N
Antwort innerhalb von 48h (Mo - Fr)
Staffelrabatte & Übernahme der Speditionskosten bei Jahresbestellungen auf Anfrage.
Technische Übersicht
| Max. Radiallast je Rolle (dynamisch) | TPC 2.790 – 63.600 N · TPJ 12.200 – 17.000 N · TPV 12.200 – 148.100 N (TPV125) |
| Rollendurchmesser | TPC / TPJ ⌀ 26 – 200 mm · TPV ⌀ 40 – 165 mm (V-Führung 26 – 125 mm) |
| Oberflächenhärte | Rollen 55 – 60 HRC · Schienen 55 – 60 HRC (Standard) oder 38 HRC |
| Temperaturbereich | wartungsfrei -34 °C bis +107 °C · erweitert -40 °C bis +204 °C (Sonderfett/-dichtung) |
| Lagertypen | Kegelrollenlager / Kugellager |
| Werkstoff | gehärteter Stahl |
| Schmierung | wartungsfrei |
Dies sind Basiswerte. Detaillierte technische Informationen und Diagramme finden Sie im PDF-Katalog.
