Edelstahl- und Hygiene-Varianten. Schmiermittelfrei in der Standardausführung.
Modulares V-Nut-System für Industrie, Lebensmittelverarbeitung, Pharma und Reinraum — direkt ab Lager Hamburg.
Fa bis 6.400 N · Fr bis 7.000 N · bis 1,5 m/s · 90°/70°-Profil · Edelstahl verfügbar
LinRol bietet Leistungsmerkmale, die in dieser Kombination am Markt selten zu finden sind — unsere Marke, bewährt seit Jahren, konfektioniert und ausgelegt in Hamburg.
Kurze Lieferwege, direkter Kontakt und volle Kontrolle über Qualität und Verfügbarkeit. Auslegung, Konfektion und Endkontrolle in Hamburg — ohne Zwischenhändler.
Führungsschienen und Rollen in Edelstahl für Lebensmittel-, Pharma- und Chemie-Umgebungen. Korrosionsbeständig und reinigungsgerecht — geeignet für hygienische Anwendungen.
Für sensible Umgebungen, in denen Schmiermittel-Kontamination inakzeptabel ist. Die schmiermittelfreie LinRol-Standardausführung ermöglicht sauberen Betrieb in Lebensmittel-, Reinraum- und Pharma-Applikationen. Die RK90 Führungsrolle gibt es zentrisch (feste Achse) und exzentrisch — über die exzentrische Rolle wird die Vorspannung eingestellt: spielfrei und ohne Demontage.
Kundenspezifische Schienenlängen, individuelle Lochbilder und Befestigungsoptionen. Keine Kompromisse bei der Integration in bestehende Maschinenkonzepte.
Standardgrößen ab Lager in Hamburg. Direkte Verfügbarkeit minimiert Ihre Beschaffungsrisiken und Lagerhaltung.
Bis 3,5 kN pro Einzelrolle; das 4-Rollen-90°-Komplettsystem erreicht Systemwerte von Fa 6.400 N / Fr 7.000 N. LinRolHD-Schwerlastlinie: bis 63.600 N. Lebensdauergeschmiert, wartungsfrei. Detaillierte Lastdiagramme im Katalog ↗.

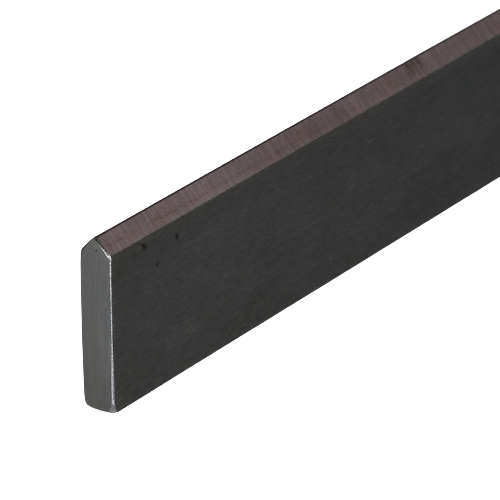

Von Präzisions-Rollenführungen bis zur Schwerlast-Linie — wählen Sie das System für Ihre Anforderung.
Vollständige Übersicht aller Rollenführungs-Systeme inkl. Präzisionswellen und weiterer Komponenten.
Zur Kategorieübersicht ↗LinRol-Einzelkomponenten direkt ab Lager Hamburg online bestellbar; LinTrek-Systeme konfigurieren wir auf Anfrage.
Rollenführungssysteme für regulierte und anspruchsvolle Umgebungen.
In der Lebensmittel- und Pharmaindustrie sind Führungssysteme ohne Schmiermittel-Eintrag Pflicht. LinRol-Systeme aus Edelstahl mit schmiermittelfreier Option erfüllen die hygienischen Anforderungen an Transportbänder, Abfüllanlagen und Verarbeitungsmaschinen. Korrosionsbeständig gegen Reinigungs- und Desinfektionsmittel.
Anforderung besprechen →Verpackungsmaschinen arbeiten mit hohen Zyklusraten und stellen hohe Anforderungen an Führungssysteme bezüglich Robustheit, Verschmutzungstoleranz und Wartungsarmut. LinRol-Systeme überzeugen durch einfache Montage, Trockenlauf-Fähigkeit und lange Wartungsintervalle im Mehrstundenbetrieb.
Anforderung besprechen →Staub, Späne und mechanische Belastung kennzeichnen Holzbearbeitungsanlagen. LinRol-Führungssysteme sind unempfindlich gegenüber Staubpartikeln und benötigen keine aufwendige Abdichtung. Einsatz in Vorschubsystemen, CNC-Portalen und Sägeschlitten für die Holzindustrie.
Anforderung besprechen →Reinraum-Applikationen erfordern partikelarme Führungssysteme ohne Ausgasung von Schmier- oder Hilfsstoffen. Für den Reinraumeinsatz ist die schmiermittelfreie LinRol-Ausführung aus Edelstahl auf Rücksprache und grundsätzlich möglich. Einsatz in Wafer-Handhabung, optischen Systemen und Laborautomation.
Anforderung besprechen →V-Nut-Schiene und Führungsrollen im 90°-Profil — Kräfte axial (Fa) und radial (Fr) werden gleichzeitig aufgenommen.

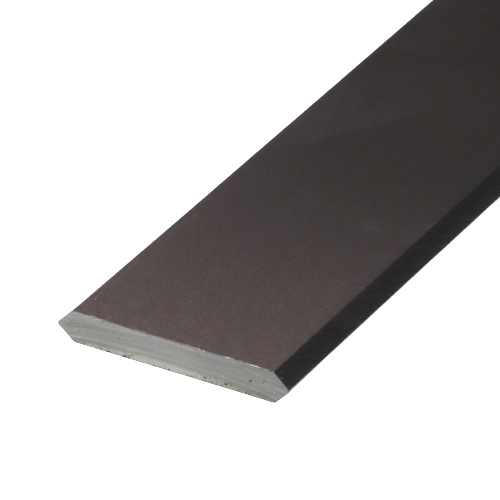

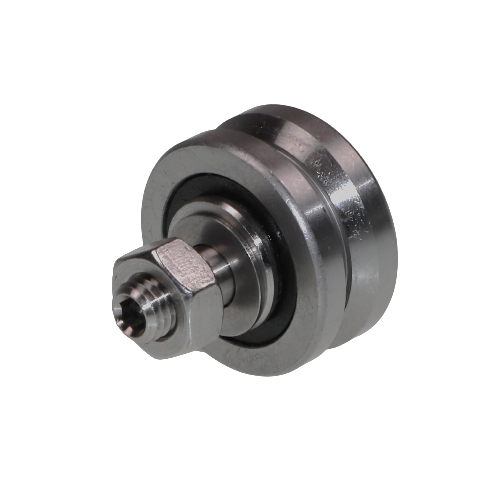

Kernprinzip: Die Schiene (BS90X) trägt an jeder Seite eine nach außen zeigende 90°-V-Laufkante. Die Führungsrolle (RK90-E) besteht aus zwei Scheiben — die V-Spitze der Schiene greift exakt in den Spalt zwischen den Scheiben. Die angestellten 45°-Innenflanken der Scheiben liegen an den 45°-Flanken der Schienen-V-Kante an. So nimmt das System sowohl Fr (radiale Last, senkrecht) als auch Fa (axiale Last, seitlich/lateral) über dieselben 45°-Kontaktflächen auf — ohne separate Gegenführung. Die Verfahrrichtung (Bewegung in Schienenlängsrichtung) liegt senkrecht zur Bildebene und ist keine Tragrichtung.

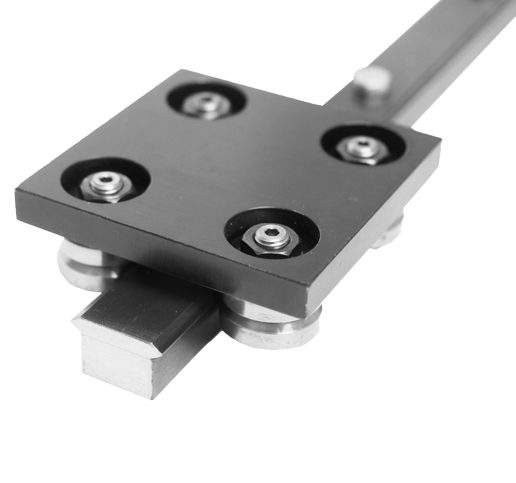

Lineare Bewegung: Der Wagen umschließt die vier Rollen (2×2-Anordnung) und verfährt reibungsarm auf der Schiene — nur die untere, auf der Schiene laufende Rollenpartie bleibt sichtbar. Die Rollen drehen sich mit — kein Gleiten, keine Reibungswärme, lange Lebensdauer.

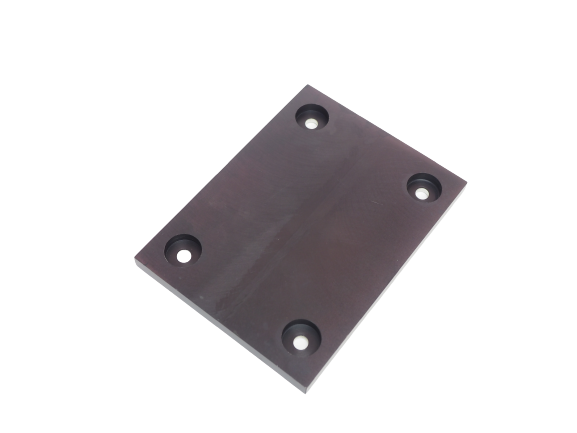

Spielfreie Vorspannung: Bei beiden Rollen läuft der Bolzen mittig durch die zwei Scheiben. Die linke Rolle sitzt zentrisch (feste Achse), die rechte exzentrisch: Ein Sechskant auf der Trägerplatte dreht den exzentrischen Bolzen — die Rolle rückt an die V-Laufkante der Schiene heran, der Spalt schließt sich. Kein Demontieren, kein Nachkaufen — Spielfreiheit lässt sich direkt am eingebauten System einstellen.
Lasten eingeben, Betriebsart wählen — das Tool ermittelt die passende LinRol 90°-Tragzahlklasse, die konkrete Komplettsystem-Konfiguration und einen direkten Anfrage-Pfad. In unter einer Minute.
Lasten und Einsatzbedingungen eingeben.
Ermittelt die statische Gewichtskraft F = m · g (g = 9,81 m/s²). Dynamische Anteile aus Beschleunigung oder Stößen über die Betriebsart unten bzw. direkt in der Lasteingabe berücksichtigen.
Die Eingangslasten werden mit diesem branchenüblichen Richtwert multipliziert.
Auslegungsergebnis
Geben Sie links mindestens eine Last (Fa oder Fr) ein — die Empfehlung erscheint sofort.
Hinweis: Dieses Auslegungstool dient ausschließlich zur ersten Orientierung und ersetzt keine verbindliche Auslegung durch qualifiziertes Fachpersonal. Lebensdauer, kombinierte Lastfälle, Momentenbelastung und Einbautoleranzen sind im verbindlichen Auslegungsgespräch zu prüfen. Technische Antriebselemente GmbH übernimmt keine Haftung für Schäden aus der Verwendung der Berechnungsergebnisse.
Konfektioniert ab Lager — passende Klasse wählen, direkt bestellen.
| KLASSE | Fa axial | Fr radial | Empfohlen für | ab Preis / 1 m |
|---|---|---|---|---|
| Klasse 1 | 1.200 N | 600 N | Leichte Anwendungen (Handhabung, Verpackung) | €314,87 |
| Klasse 2 | 1.600 N | 2.000 N | Mittlere Anwendungen (Industrieautomation) | €368,85 |
| Klasse 3 | 2.400 N | 2.600 N | Schwere Anwendungen (Portalsysteme, Prüfstände) | €413,91 |
| Klasse 4 | 6.400 N | 7.000 N | Schwerlast (Transfersysteme, Verfahrachsen) | €486,56 |
Schienenlängen 1 m / 2 m / 3 m verfügbar.
Alle technischen Dokumente für Ihr Auslegungs- und Planungsprojekt.
Ja — die LinRol Standardausführung ist schmiermittelfrei und wartungsfrei. Das eignet sich besonders für Reinraum-, Lebensmittel- und Pharma-Anwendungen, in denen Schmiermittel zu Kontaminationen führen können. Der Reinraumeinsatz ist auf Rücksprache und grundsätzlich möglich.
Ja, LinRol Führungsschienen und -rollen sind in Edelstahl erhältlich. Die Edelstahlvarianten erfüllen die Anforderungen für den Einsatz in der Lebensmittel- und Pharmaindustrie hinsichtlich Korrosionsbeständigkeit und Reinigbarkeit. Für gültige Normreferenzen und Zertifikate wenden Sie sich bitte an unseren Vertrieb.
Standardgrößen des LinRol Führungssystems halten wir ab Lager in Hamburg vor. Sonderlängen und Edelstahlvarianten haben längere Vorlaufzeiten. Für verbindliche Lieferzeitangaben kontaktieren Sie bitte unseren Vertrieb unter sales@tea-hamburg.de.
Ja, LinRol-Führungsschienen werden auf Anfrage in kundenspezifischen Längen gefertigt. Neben der Länge können auch die Lochbilder, Befestigungsoptionen und Werkstoffvarianten individuell angepasst werden. Sprechen Sie uns für eine Auslegungsberatung an.
LinRol basiert auf einem V-Nut-/Rollensystem: Die Rollen laufen direkt auf der Schiene und ermöglichen eine einfache, robuste Führung mit hoher Unempfindlichkeit gegenüber Verschmutzung und einfacher Montage auch bei nicht perfekter Geometrie. Profilschienenführungen bieten höhere Präzision und Steifigkeit, erfordern aber eine sauberere Einbauumgebung und sind wartungsintensiver. LinRol eignet sich besonders für mittlere Genauigkeitsanforderungen in rauen oder hygienischen Umgebungen.
CAD-Daten stehen über TraceParts zum Download bereit. Den direkten Link finden Sie auf der Produktseite des LinRol Führungssystems unter den Download-Ressourcen, oder Sie besuchen traceParts.com und suchen nach 'Technische Antriebselemente LinRol'.
Das LinRol 90°-Komplettsystem ist in vier Tragzahlklassen verfügbar: Klasse 1 (Fa 1.200 N / Fr 600 N), Klasse 2 (Fa 1.600 N / Fr 2.000 N), Klasse 3 (Fa 2.400 N / Fr 2.600 N) und Klasse 4 (Fa 6.400 N / Fr 7.000 N). Für höhere Lasten steht die LinRolHD-Schwerlast-Linie zur Verfügung, die Radiallasten bis 63.600 N (dynamisch) ermöglicht.
Für aktuelle Zertifizierungsnachweise (z. B. FDA, EHEDG, EU-Lebensmittelkontaktverordnung) wenden Sie sich bitte direkt an unseren Vertrieb. Unsere Edelstahlvarianten sind auf Anfrage mit entsprechenden Werkstoffzertifikaten lieferbar.
Neben Sonderlängen, Lochbildern und Edelstahl- bzw. Hygiene-Varianten sind u. a. Beschichtungen (z. B. für den militärischen Bereich) und kundenspezifische Ausfräsungen möglich. Sprechen Sie uns mit Ihrer Anforderung an.
