Teleskopschiene Teilauszug AKE von HA-CO: Führungsschiene mit ausgefahrenem Läufer

Teleskopschiene Teilauszug AKE

Die Teleskopschiene Teilauszug AKE von HA-CO besteht aus einer Führungsschiene und einem Läufer, die über Kugeln gegeneinander laufen. Beim Teilauszug ist der Hub kleiner als die Schienenlänge. AKE gibt es in den Baugrößen 22, 28, 35, 43 und 63 mit Längen von 130 bis 1.970 mm und Hüben bis 1.013 mm. Die statische Tragzahl C₀rad reicht laut Datenblatt bis 88.494 N je Schienenpaar.

  • Teilauszug aus Führungsschiene und Läufer, Hub kleiner als die Schienenlänge
  • Fünf Baugrößen, Querschnitt von 11 × 22 mm bis 29 × 63 mm
  • Befestigungsbohrungen im festen Raster von 80 mm
  • Laut HA-CO spielfreier Lauf auch bei Maximallast
Anbieter
Angebot anfordern

Preise erhalten Sie mit dem Angebot – Antwort innerhalb von 48h (Mo - Fr)

Staffelrabatte & Übernahme der Speditionskosten bei Jahresbestellungen auf Anfrage.

Technische Übersicht

Anbieter HA-CO
Bauart Teleskopschiene, Teilauszug (Führungsschiene und Läufer)
Baugrößen 22, 28, 35, 43, 63
Länge L 130 bis 1.970 mm im Raster 80 mm, Bereich je Baugröße
Hub H bis 1.013 mm
Statische Tragzahl C₀rad (Angabe HA-CO) bis 88.494 N je Schienenpaar
Querschnitt A × B 11 × 22 mm bis 29 × 63 mm
Gewicht 1,32 bis 10,30 kg/m je Teleskopschiene
Werkstoff (Angabe HA-CO) Schiene und Läufer kaltgezogener Kohlenstoffstahl, Kugeln gehärteter Wälzlagerstahl
Befestigung Senkschrauben DIN 7991 (22–43), Zylinderkopfschrauben DIN 7984 (63), laut Datenblatt

Dies sind Basiswerte. Detaillierte technische Informationen und Diagramme finden Sie im PDF-Katalog.

Dokumentation

Datenblatt Teilauszug AKE (HA-CO): Tragzahlen und Querschnitte

Tragzahlen und Abmessungen

Alle Tabellenwerte laut Datenblatt HA-CO. Die Tragzahlen sind statische Tragzahlen und Momente für ein Schienenpaar (Mx: einzelne Schiene, siehe *). Preise erhalten Sie mit dem Angebot.

AKE 22

Länge L [mm] Hub H [mm] C₀rad [N] C₀ax [N] Mx* [Nm] My [Nm] Mz [Nm] Bohrungen
130 76 626 438 5,7 20 30 2
210 111 1.430 1.002 10,7 72 102 3
290 154 1.988 1.392 14,9 138 198 4
370 196 2.556 1.790 19 226 324 5
450 231 3.402 2.380 24 360 516 6
530 274 3.958 2.770 28,2 496 710 7
610 316 4.524 3.168 32,3 654 934 8
690 351 5.378 3.764 37,3 872 1.246 9
770 394 5.934 4.154 41,5 1.078 1.538 10

AKE 28

Länge L [mm] Hub H [mm] C₀rad [N] C₀ax [N] Mx* [Nm] My [Nm] Mz [Nm] Bohrungen
130 74 1.226 858 15,3 40 56 2
210 116 2.232 1.562 26,1 114 164 3
290 148 3.868 2.708 39,6 264 376 4
370 190 4.890 3.422 50,4 426 610 5
450 232 5.910 4.138 61,2 628 898 6
530 274 6.932 4.852 72 870 1.242 7
610 316 7.952 5.566 82,8 1.150 1.642 8
690 358 8.974 6.282 93,6 1.470 2.100 9
770 400 9.994 6.996 104,4 1.828 2.612 10
850 433 11.656 8.160 117,9 2.330 3.330 11
930 475 12.676 8.872 128,7 2.778 3.968 12
1.010 517 13.696 9.586 139,5 3.262 4.660 13
1.090 559 14.716 10.300 150,3 3.788 5.410 14
1.170 601 15.736 11.014 161,1 4.350 6.216 15

AKE 35

Länge L [mm] Hub H [mm] C₀rad [N] C₀ax [N] Mx* [Nm] My [Nm] Mz [Nm] Bohrungen
210 127 2.130 1.492 29,4 114 164 3
290 159 4.120 2.884 46,9 292 416 4
370 203 5.276 3.694 59,9 476 680 5
450 247 6.434 4.504 73 708 1.010 6
530 279 8.564 5.994 90,4 1.086 1.550 7
610 323 9.716 6.802 103,5 1.422 2.030 8
690 367 10.870 7.608 116,6 1.804 2.576 9
770 399 13.042 9.130 134 2.382 3.404 10
850 443 14.190 9.932 147,1 2.870 4.100 11
930 487 15.338 10.736 160,2 3.404 4.862 12
1.010 519 17.530 12.272 177,6 4.184 5.978 13
1.090 563 18.674 13.072 190,7 4.824 6.890 14
1.170 607 19.818 13.874 203,8 5.508 7.868 15
1.250 639 22.024 15.416 221,2 6.490 9.272 16
1.330 683 23.164 16.214 234,3 7.280 10.400 17
1.410 727 24.306 17.014 247,4 8.116 11.594 18
1.490 759 26.520 18.564 264,8 9.300 13.286 19

AKE 43

Länge L [mm] Hub H [mm] C₀rad [N] C₀ax [N] Mx* [Nm] My [Nm] Mz [Nm] Bohrungen
210 123 3.190 2.234 60,6 168 240 3
290 158 5.744 4.020 93,8 402 576 4
370 208 6.754 4.728 115,9 616 880 5
450 243 9.380 6.566 149,2 1.018 1.456 6
530 278 12.078 8.454 182,4 1.524 2.176 7
610 313 14.822 10.376 215,6 2.128 3.042 8
690 363 15.726 11.008 237,8 2.588 3.698 9
770 398 18.464 12.926 271 3.362 4.804 10
850 433 21.230 14.862 304,2 4.238 6.054 11
930 483 22.108 15.476 326,4 4.878 6.968 12
1.010 518 24.868 17.408 359,6 5.922 8.460 13
1.090 568 25.754 18.028 381,8 6.674 9.534 14
1.170 603 28.508 19.956 415 7.886 11.266 15
1.250 638 31.276 21.894 448,2 9.198 13.142 16
1.330 688 32.150 22.504 470,4 10.130 14.472 17
1.410 723 34.912 24.438 503,6 11.612 16.590 18
1.490 758 37.690 26.382 536,8 13.196 18.850 19
1.570 793 40.476 28.334 570,1 14.880 21.256 20
1.650 843 41.322 28.926 592,2 16.058 22.940 21
1.730 878 44.104 30.872 625,5 17.912 25.588 22
1.810 928 44.958 31.472 647,6 19.202 27.432 23
1.890 963 47.734 33.414 680,8 21.224 30.320 24
1.970 1.013 48.596 34.018 703 22.628 32.324 25

AKE 63

Länge L [mm] Hub H [mm] C₀rad [N] C₀ax [N] Mx* [Nm] My [Nm] Mz [Nm] Bohrungen
610 333 21.182 14.828 474 3.106 4.438 8
690 373 25.068 17.548 547,5 4.144 5.920 9
770 413 28.978 20.284 621 5.332 7.616 10
850 453 32.904 23.032 694,5 6.668 9.526 11
930 493 36.842 25.790 768 8.154 11.648 12
1.010 533 40.790 28.554 841,4 9.788 13.984 13
1.090 573 44.746 31.322 914,9 11.574 16.534 14
1.170 613 48.708 34.096 988,4 13.508 19.296 15
1.250 653 52.674 36.872 1.061,9 15.590 22.272 16
1.330 693 56.644 39.650 1.135,4 17.824 25.462 17
1.410 733 60.618 42.432 1.208,9 20.204 28.864 18
1.490 773 64.594 45.216 1.282,4 22.736 32.480 19
1.570 813 68.574 48.002 1.355,9 25.416 36.310 20
1.650 853 72.554 50.788 1.429,4 28.246 40.352 21
1.730 893 76.536 53.576 1.502,8 31.226 44.608 22
1.810 933 80.522 56.364 1.576,3 34.354 49.078 23
1.890 973 84.506 59.154 1.649,8 37.632 53.760 24
1.970 1.013 88.494 61.946 1.723,3 41.060 58.656 25

Querschnitt und Gewicht

Baugröße A [mm] B [mm] I [mm] J [mm] G [mm] E₁ [mm] E₂ [°] V C F Gewicht je Teleskopschiene [kg/m]
22 11 22 10,25 11,3 6,5 3 – M4 – M4 1,32
28 13 28 12,25 15 7,5 1 – M5 – M5 2,02
35 17 35 16 15,8 10 2 – M6 – M6 3,05
43 22 43 21 23 13,5 2,5 – M8 – M8 5,25
63 29 63 28 29,3 10,5 – 2 x 45 – M8 M8 10,30

Längen, Ausführungen und CAD-Daten auf Anfrage. Angebot anfordern →

Hinweise von TEA zu Montage und Auslegung

  • * Mx gilt laut Datenblatt für eine einzelne Teleskopschiene; C₀rad, C₀ax, My und Mz gelten für ein Schienenpaar.
  • Die Tragzahlen gelten bei voll ausgefahrenem Läufer und mittiger Last, ohne Sicherheitsfaktor. Die Durchbiegung im ausgefahrenen Zustand bestimmt vor allem die Steifigkeit der Anschlusskonstruktion. Für die Auslegung mit Sicherheitsfaktor und Durchbiegung beraten wir Sie.
  • Befestigungsbohrungen im Abstand von 80 mm, die äußeren 25 mm vom Schienenende. Um alle Befestigungsbohrungen zu erreichen, wird die Arretierschraube bei der Montage entfernt und danach wieder eingesetzt. Die internen Anschläge halten nur den unbelasteten Läufer; für belastete Anwendungen sind externe Endanschläge vorzusehen.
  • Bohrungen V für Senkschrauben nach DIN 7991 (Baugröße 22–43), Bohrungen C für Zylinderkopfschrauben nach DIN 7984 (Baugröße 63). Normbezug und F (Größe) laut Datenblatt Abb. 35.

Quelle der Tabellenwerte und des Lochbilds: Datenblatt HA-CO, Teilauszug AKE, Seiten TR-8, TR-9, TR-10, TR-11.

Kompatible Produkte

Diese Produkte lassen sich optimal mit diesem Produkt kombinieren.

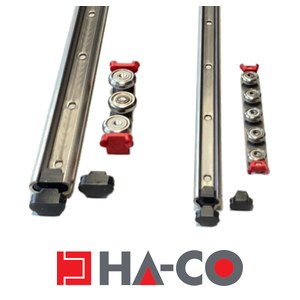

Laufrollenführung PSG
