Laufrollenführung PSG

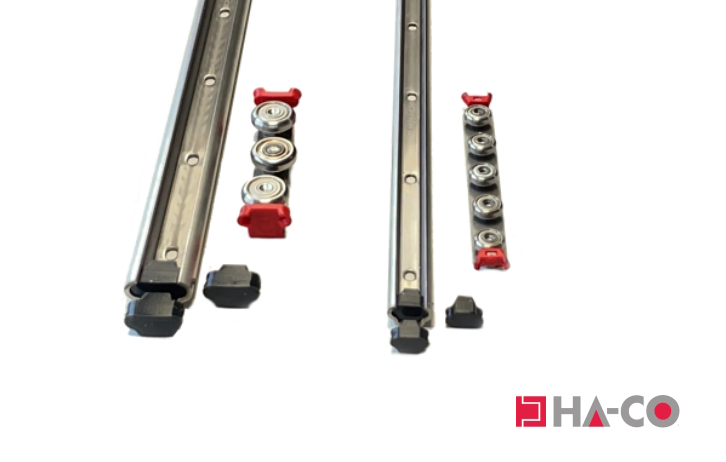

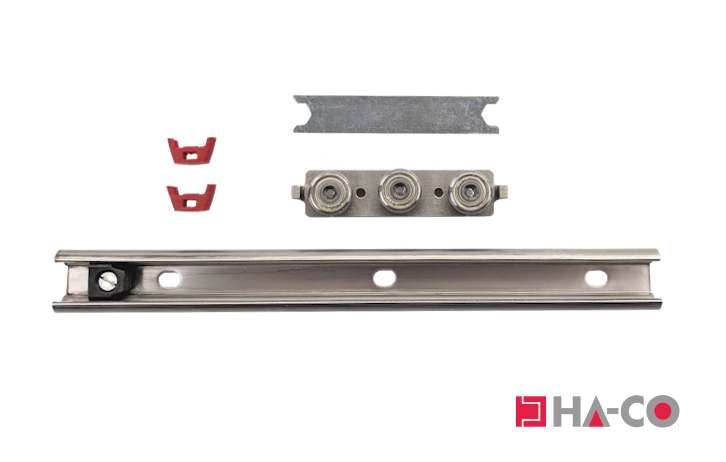

Die Laufrollenführung PSG des Herstellers HA-CO ist eine wirtschaftliche Rollenführung mit Schiene und Läuferplatte aus Edelstahl 1.4301. Die Laufbahnen liegen innen im gerollten Profil und dadurch wenig schmutzempfindlich. Exzentrische Rollen stellen den Läufer spielfrei ein. Neben der Festlagerschiene PSG gibt es die Loslagerschiene PSL, die Parallelitätsabweichungen zweier Schienen ausgleicht.
- Schiene und Läuferplatte aus Edelstahl 1.4301
- Innenliegende Laufbahnen, unempfindlich gegen Schmutz
- Spielfrei einstellbar über exzentrische Rollen
- Fest- und Loslagerschiene in drei Baugrößen
Preise erhalten Sie mit dem Angebot – Antwort innerhalb von 48h (Mo - Fr)
Staffelrabatte & Übernahme der Speditionskosten bei Jahresbestellungen auf Anfrage.
Technische Übersicht
| Hersteller | HA-CO |
| Baugrößen | 22, 33, 44 |
| Tragzahl C₀ radial (Herstellerangabe) | bis 2.400 N je Läufer |
| Geschwindigkeit | bis 3 m/s (Baugröße 22: 2 m/s), anwendungsabhängig |
| Temperaturbereich | −30 bis +120 °C; mit 2RS-Rollen bis +100 °C |
| Schienenlänge | PSG 240 bis 6.000 mm, PSL bis 2.000 mm (PSL44: 4.000 mm), Raster 80 mm |
| Werkstoff Schiene und Läuferplatte | Edelstahl 1.4301 |
| Läufer | 3, 4 oder 5 Rollen, Stahl (2Z) oder Edelstahl (2RS) |
Dies sind Basiswerte. Detaillierte technische Informationen und Diagramme finden Sie im PDF-Katalog.
Artikel und technische Daten
Alle Werte laut Herstellerkatalog HA-CO (Stand 8.2026). Preise erhalten Sie mit dem Angebot.
Läufer: Tragzahlen und Gewicht
| Typ | Baugröße | Rollen | C₀ radial | C₀ axial | Gewicht |
|---|---|---|---|---|---|
| RLS22-3-* / RLE22-3-* | 22 | 3 | 360 N | 120 N | 79 g |
| RLS22-4-* / RLE22-4-* | 22 | 4 | 360 N | 240 N | 131 g |
| RLS22-5-* / RLE22-5-* | 22 | 5 | 540 N | 300 N | 142 g |
| RLS33-3-* / RLE33-3-* | 33 | 3 | 800 N | 420 N | 168 g |
| RLS33-4-* / RLE33-4-* | 33 | 4 | 800 N | 560 N | 251 g |
| RLS33-5-* / RLE33-5-* | 33 | 5 | 1.200 N | 700 N | 283 g |
| RLS44-3-* / RLE44-3-* | 44 | 3 | 1.600 N | 840 N | 470 g |
| RLS44-4-* / RLE44-4-* | 44 | 4 | 1.600 N | 900 N | 733 g |
| RLS44-5-* / RLE44-5-* | 44 | 5 | 2.400 N | 1.000 N | 809 g |
Schienen
| Typ | Lagerart | Standardlängen | Gewicht | Befestigung | E min. |
|---|---|---|---|---|---|
| PSG22 | Festlager | 240–6.000 mm | 0,65 kg/m | M4 ISO 7380 | 8 mm |
| PSG33 | Festlager | 240–6.000 mm | 1,19 kg/m | M5 ISO 7380 | 9 mm |
| PSG44 | Festlager | 240–6.000 mm | 2,29 kg/m | M8 ISO 7380 | 10 mm |
| PSL22 | Loslager | 240–2.000 mm | 0,69 kg/m | M4 ISO 7380 | 8 mm |
| PSL33 | Loslager | 240–2.000 mm | 1,39 kg/m | M5 ISO 7380 | 9 mm |
| PSL44 | Loslager | 240–4.000 mm | 2,79 kg/m | M8 ISO 7380 | 10 mm |
Einzelrollen für den Direkteinbau
| Typ | Gewinde | C₀ radial | C₀ axial | Gewicht |
|---|---|---|---|---|
| RZS22 / RZE22 | M4 | 280 N | 80 N | 19 g |
| RZS33 / RZE33 | M5 | 480 N | 180 N | 28 g |
| RZS44 / RZE44 | M6 | 800 N | 280 N | 70 g |
Endanschläge
| Typ | Befestigung | Gewicht |
|---|---|---|
| PSG22-EAM / PSL22-EAM | M4x12 | 1,2 g |
| PSG33-EAM / PSL33-EAM | M5x16 | 3,9 g |
| PSG44-EAM / PSL44-EAM | M6x20 | 7,9 g |
Bestellcodes der Lagerartikel (Baugröße 22 und 33)
Festlagerschienen PSG22 und PSG33, Edelstahl, beim Hersteller ab Lager verfügbar (Stand 21.10.2026) in allen Standardlängen: PSG22-0240 bisPSG22-6000 (73×) · PSG33-0240 bisPSG33-6000 (73×), im Raster 80 mm.

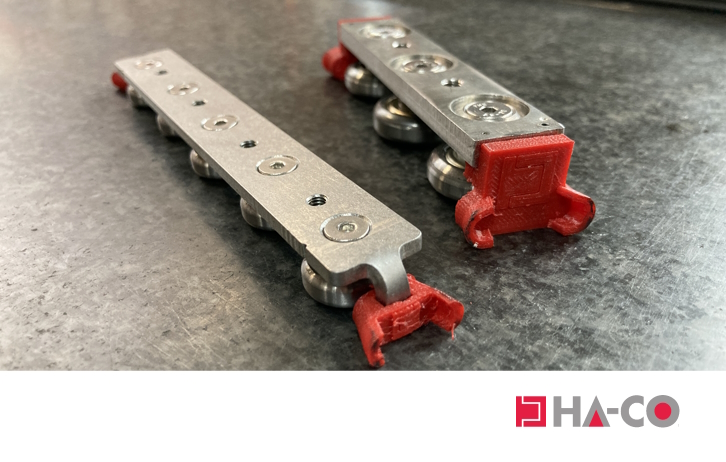

| Baugröße | Rollen | Ausführung | ohne Abstreifer | mit Abstreifer |
|---|---|---|---|---|
| 22 | 3 | Stahlrollen 2Z | RLS22-3-2Z | RLS22-3-2Z.S |
| 22 | 3 | Edelstahlrollen 2RS | RLE22-3-2RS | RLE22-3-2RS.S |
| 22 | 4 | Stahlrollen 2Z | RLS22-4-2Z | RLS22-4-2Z.S |
| 22 | 4 | Edelstahlrollen 2RS | RLE22-4-2RS | RLE22-4-2RS.S |
| 22 | 5 | Stahlrollen 2Z | RLS22-5-2Z | RLS22-5-2Z.S |
| 22 | 5 | Edelstahlrollen 2RS | RLE22-5-2RS | RLE22-5-2RS.S |
| 33 | 3 | Stahlrollen 2Z | RLS33-3-2Z | RLS33-3-2Z.S |
| 33 | 3 | Edelstahlrollen 2RS | RLE33-3-2RS | RLE33-3-2RS.S |
| 33 | 4 | Stahlrollen 2Z | RLS33-4-2Z | RLS33-4-2Z.S |
| 33 | 4 | Edelstahlrollen 2RS | RLE33-4-2RS | RLE33-4-2RS.S |
| 33 | 5 | Stahlrollen 2Z | RLS33-5-2Z | RLS33-5-2Z.S |
| 33 | 5 | Edelstahlrollen 2RS | RLE33-5-2RS | RLE33-5-2RS.S |
Baugröße 44, Loslagerschienen PSL, Einzelrollen, Endanschläge und Sonderlängen auf Anfrage, ebenso CAD-Daten für Typen ohne Download. Angebot anfordern →
Hinweise
- Die Tragzahlen gelten für Läufer RLS und RLE gleichermaßen. Entstehende Momente sind über zwei Schienen und/oder zwei Läufer je Schiene aufzunehmen.
- Loslagerschienen PSL nehmen keine Axialkräfte (quer zur Schiene, in Richtung der Rollenachse) auf; C₀ axial gilt deshalb nur auf der Festlagerschiene PSG. Abstreifer sind für Loslager nicht standardmäßig verfügbar.
- Temperaturbereich der Rollen: Edelstahl 2RS mit Lebensmittelfett −30 bis +100 °C; Stahl 2Z mit Hochtemperaturfett −30 bis +160 °C (Baugröße 22) bzw. −30 bis +120 °C (33 und 44). Ab Werk werden die Produkte laut Hersteller zusätzlich leicht mit Wälzlagerfett geschmiert, das kein Lebensmittelfett ist.
- E = Abstand der ersten Bohrung zur Stirnseite. Empfohlen: Schrauben mit niedrigem Kopf nach ISO 7380, Festigkeitsklasse 10.9; Anzugsmoment für Schienen auf Anfrage (im Herstellerkatalog widersprüchlich). Das Abstreifer-Kürzel steht in den Bestellcodes als „.S“, im Katalog als „-S“.
- Endanschläge sichern den Läufer nur gegen Herausfahren aus der Schiene. Sie sind laut Hersteller nicht für größere Kräfte ausgelegt und ersetzen keinen Endanschlag oder Puffer der Antriebsachse.
Kompatible Produkte
Diese Produkte lassen sich optimal mit diesem Produkt kombinieren.
Ratgeber
Linearführung auswählen: Der komplette Leitfaden
Welche Führungsart passt zu Ihrer Anwendung? Traglasten, Präzision und Einbaumaße im Vergleich.
Häufige Fragen zu diesem Produkt

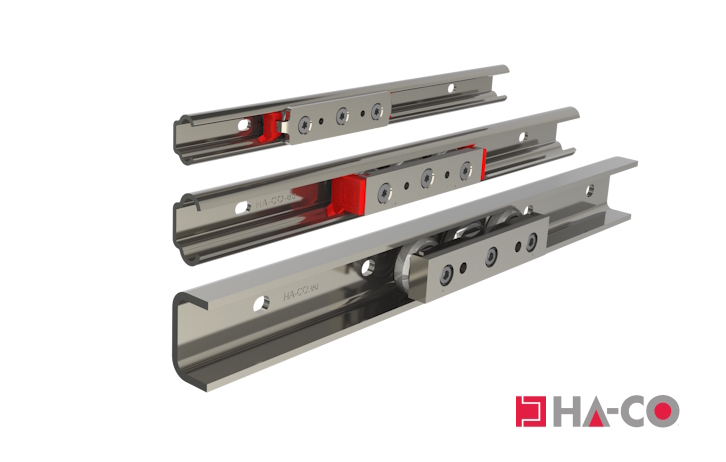

Bei zwei parallelen Schienen übernimmt die Festlagerschiene PSG Führung, Axial- und Radiallasten. Die Loslagerschiene PSL hat flache Laufflächen, gleicht seitliche Parallelitätsabweichungen der Montageflächen aus und nimmt nur radiale Lasten auf. Die Montageflächen müssen dafür nicht nachbearbeitet werden.
Die Edelstahlrollen mit 2RS-Abdichtung (Läufer RLE) sind laut Hersteller mit Lebensmittelfett geschmiert, Einsatzbereich −30 bis +100 °C. Ab Werk werden die Produkte laut Hersteller aber zusätzlich leicht mit Wälzlagerfett geschmiert, das kein Lebensmittelfett ist. Für Lebensmittelanwendungen klären wir die Schmierung mit Ihnen vor der Bestellung.

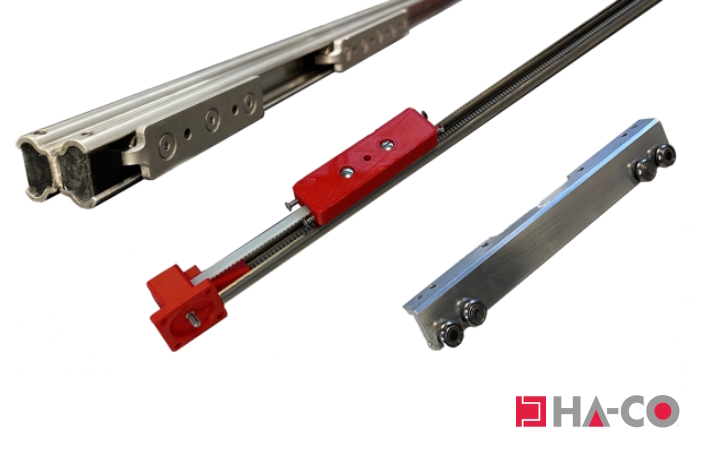

Ja. Neben den Standardlängen von 240 bis 6.000 mm im 80-mm-Raster fertigt HA-CO Sonderlängen und Sonderläufer auf Anfrage. Für Sonderlängen brauchen wir den gewünschten Abstand der ersten Bohrung zur Stirnseite. Längere Schienensysteme lassen sich aus mehreren Schienen fügen; das prüft der Hersteller vorab.
