Stirnräder, Zahnräder und Getriebe als Antriebselemente in Werkzeugmaschinen, Pressen und Produktionsanlagen — Standardgrößen und Sonderverzahnung nach Zeichnung.
VERZAHNUNGSTECHNIK · KOMPETENZ AUS HAMBURG
Sonderverzahnung.
Sonderverzahnung.
Verzahnungstechnik nach Maß
aus Hamburg
Vom Standard-Zahnrad bis zur kundenspezifischen Sonderanfertigung nach Zeichnung — vom Einzelstück bis zur Serie.
Stirnräder, Kegelräder, Zahnstangen, Schneckenradsätze und Keilwellen — als belastbare Basis für Ihre individuelle Verzahnungslösung.
Maschinenbau
Fördertechnik
Sondermaschinen
Automation
Antriebstechnik
DIFFERENZIERUNG
Warum Sonderverzahnung von TEA?
Unsere Stärke liegt dort, wo der Katalog endet: in der kundenspezifischen Fertigung. Das Standard-Sortiment ist die belastbare Basis — die Sonderanpassung macht den Unterschied.
Fertigung nach Zeichnung
Kegelräder als individuelle Sonderanfertigung nach Zeichnung, Keilwellen maßgeschneidert nach Kundenwunsch. Übermitteln Sie uns Ihre Spezifikation — wir setzen sie um.
Große Werkstoffvielfalt
Stahl (C45, 42CrMo4), Edelstahl, Bronze (CuSn12Pb), Messing sowie Kunststoffe wie POM, Polyketon und Lauramid — passend zu Belastung, Umgebung und Akustik.
Sonder-Module & Sonderlängen
Module von 0,3 bis 8 im Standard. Zahnstangen liefern wir in Sonderlängen und kundenspezifischen Zuschnitten — über die Standardlänge 250–2.000 mm hinaus.
Härten & geschliffene Präzision
Induktionsgehärtete Zahnstangen (50–55 HRC) mit geschliffenem Profil in Qualität 5–7. Härten und Schleifen sind für Verzahnungsteile grundsätzlich möglich — für hohe Tragfähigkeit und ruhigen Lauf.
Edelstahl & Spezialschmierung
Edelstahl-Ausführungen bei Kegelrädern, Zahnstangen und Keilwellen — im Zusammenspiel mit unseren Getrieben auch als korrosionsbeständige Antriebslösung. Angepasste Schmierung und Dichtungen für erweiterte Temperaturbereiche auf Anfrage.
Baukasten made in Hamburg
Verzahnungsteile und Getriebe aus einem Baukasten — von der Auslegung über die Werkstoff- und Verzahnungswahl bis zur fertigen Antriebslösung. Auch komplette Bausätze inklusive Getriebe, Motor und Kupplung sind lieferbar.
VERZAHNUNGS-SORTIMENT
Verzahnte Bauteile — Basis für Ihre Sonderlösung
Unsere Verzahnungstechnik im engeren Sinn: verzahnte Bauteile aus den Maschinenkomponenten. Jedes lässt sich als Ausgangspunkt für eine kundenspezifische Sonderausführung nutzen.
Stirnräder
Modul 0,3–8 · Z 10–150 · gerade/schräg · Stahl/Messing/Kunststoff
Zum Produkt
Kegelräder
Modul 0,5–5 · Übersetzung 1:1–1:5 · Sonderanfertigung nach Zeichnung
Zum Produkt

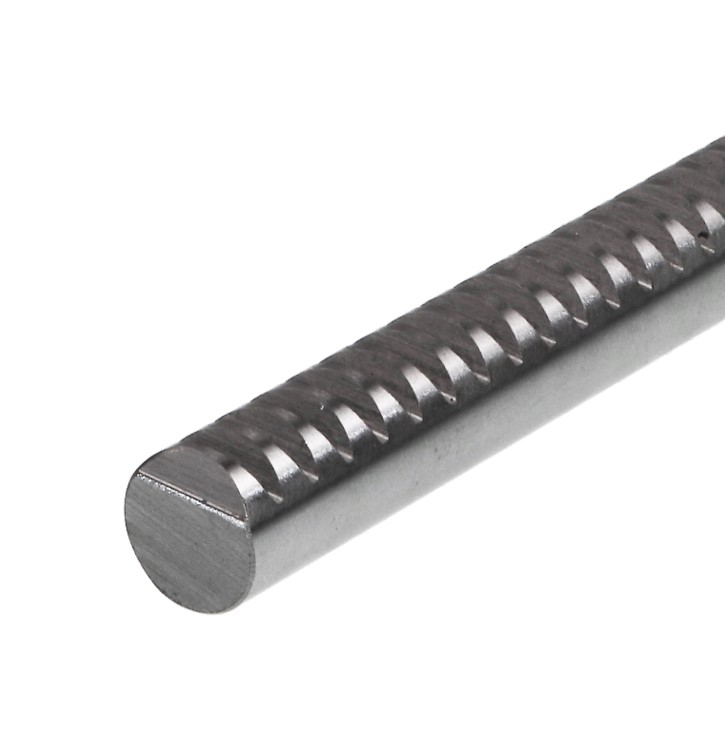

Zahnstangen & Rundzahnstangen
Modul 0,3–6 · gehärtet 50–55 HRC · Sonderlängen / Zuschnitt
Zum Produkt
Schneckenradsätze
Modul 0,5–4 · Übersetzung 4,63:1–47:1 · Bronze / Stahl
Zum Produkt
Keilwellen
6–8 Keile · Länge 1–3 m · Zuschnitt nach Kundenwunsch
Zum ProduktZahneingriff-Animation Evolventen-Verzahnung interaktiv — Modul, Zähnezahl & Zahntyp
Interaktive Simulation
Zahneingriff live erleben
Stellen Sie Modul, Zähnezahl und Drehzahl frei ein — die Simulation berechnet die Evolventengeometrie nach DIN 3960 in Echtzeit und zeigt Achsabstand, Übersetzung und Überdeckungsgrad.
Zahntyp
Geradverzahnung: Zähne parallel zur Achse — einfachste und günstigste Stirnradform; bei höheren Drehzahlen entstehen Eingriffsstöße und mehr Geräusch.
Übersetzung
i = 2,50
Achsabstand
42 mm
Überdeckungsgrad ε
ε = 1,72
≥ 1,2 empfohlen
2
16
Modul m = Zahngröße in mm (Teilkreis ÷ Zähnezahl). Größeres Modul → größere Zähne und größerer Achsabstand; die Eingriffsform selbst hängt nur von den Zähnezahlen ab.
12
840
30
860
40
langsamschnell
Verzahnungs-Rechner Zahnrad-Geometrie & Schnecken-Auslegung
Zahnrad-Geometrie-Rechner
Teilkreis-, Kopfkreis-, Fußkreis- und Grundkreisdurchmesser für Stirnräder (Evolventenverzahnung) — optional mit Achsabstand und Übersetzung für ein Radpaar.
Verzahnungsmaße berechnen
Modul und Zähnezahl(en) eingeben — Ergebnisse erscheinen sofort.
Formeln
d = m · z
dₐ = m · (z + 2)
d_f = m · (z − 2,5)
d_b = d · cos α
a = m · (z₁ + z₂) / 2
i = z₂ / z₁
dₐ = m · (z + 2)
d_f = m · (z − 2,5)
d_b = d · cos α
a = m · (z₁ + z₂) / 2
i = z₂ / z₁
m = Modul [mm]
z = Zähnezahl [—]
α = Eingriffswinkel [°]
d = Teilkreisdurchmesser [mm]
dₐ = Kopfkreisdurchmesser [mm]
d_f = Fußkreisdurchmesser [mm]
d_b = Grundkreisdurchmesser [mm]
a = Achsabstand [mm]
i = Übersetzungsverhältnis [—]
z = Zähnezahl [—]
α = Eingriffswinkel [°]
d = Teilkreisdurchmesser [mm]
dₐ = Kopfkreisdurchmesser [mm]
d_f = Fußkreisdurchmesser [mm]
d_b = Grundkreisdurchmesser [mm]
a = Achsabstand [mm]
i = Übersetzungsverhältnis [—]
Standard-Eingriffswinkel α = 20° nach DIN 867. Für Sonderverzahnungen (z. B. Schrägverzahnung, Profilverschiebung) weichen die effektiven Wälzkreisdurchmesser ab — dieser Rechner gilt für unkorrigierte Geradverzahnung.
Typische Geometriekoeffizienten (DIN 867)
Kopfhöhenkoeffizient h*ₐ 1,0 · m
Fußhöhenkoeffizient h*_f 1,25 · m
Gesamtzahnhöhe h 2,25 · m
Eingriffswinkel (Norm) α = 20°
Schneckenverzahnung-Auslegung & Selbsthemmung
Berechnen Sie Übersetzungsverhältnis, Steigungswinkel und Wirkungsgrad einer Schneckenverzahnung (Schnecke + Schneckenrad) — inklusive automatischer Selbsthemmungs-Ampel nach der γ/ρ-Methode.
Eingaben
Alle Felder ausfüllen — Ergebnisse erscheinen automatisch.
Richtwert ölgeschmiert Stahl/Bronze: 0,03–0,06
Formeln
i = z₂ / z₁
tan γ = z₁ · m / d₁
ρ = arctan(μ)
η = tan γ / tan(γ + ρ)
η' = tan(γ − ρ) / tan γ
tan γ = z₁ · m / d₁
ρ = arctan(μ)
η = tan γ / tan(γ + ρ)
η' = tan(γ − ρ) / tan γ
i = Übersetzungsverhältnis [—]
z₁ = Gangzahl Schnecke [—]
z₂ = Zähnezahl Schneckenrad [—]
m = Modul [mm]
d₁ = Mittenkreisdurchmesser Schnecke [mm]
γ = Mittensteigungswinkel [°]
μ = Reibwert (Zahnreibung) [—]
ρ = Reibwinkel [°]
η = Vorwärts-Wirkungsgrad (Schnecke treibt an) [—]
η′ = Rückwärts-Wirkungsgrad (Rad treibt an) [—]
z₁ = Gangzahl Schnecke [—]
z₂ = Zähnezahl Schneckenrad [—]
m = Modul [mm]
d₁ = Mittenkreisdurchmesser Schnecke [mm]
γ = Mittensteigungswinkel [°]
μ = Reibwert (Zahnreibung) [—]
ρ = Reibwinkel [°]
η = Vorwärts-Wirkungsgrad (Schnecke treibt an) [—]
η′ = Rückwärts-Wirkungsgrad (Rad treibt an) [—]
Faustregel
Schneckengetriebe sind oft ab i ≈ 30 selbsthemmend — entscheidend ist aber der Steigungswinkel γ im Verhältnis zum Reibwinkel ρ. Je kleiner γ und je größer μ, desto sicherer die Selbsthemmung.
Typische Reibwerte μ
Stahl/Bronze, ölgeschmiert 0,03–0,06
Stahl/Bronze, fettgeschmiert 0,06–0,10
Stahl/Stahl, trocken 0,10–0,20
Kunststoff/Stahl, trocken 0,08–0,15
Hinweis: Die bereitgestellten Rechentools dienen ausschließlich zur ersten Orientierung und ersetzen keine verbindliche Auslegung durch qualifiziertes Fachpersonal. Alle Ergebnisse sind vor dem Einsatz in sicherheitsrelevanten Anwendungen durch geeignete Ingenieurberechnungen zu verifizieren. Technische Antriebselemente GmbH übernimmt keine Haftung für Schäden, die aus der Verwendung der Berechnungsergebnisse entstehen.
Was wir anpassen — Sonderanpassungs-Matrix Werkstoffe, Module, Härtung & Sonderlängen je Bauteilgruppe
SONDERANPASSUNGEN
Was wir anpassen
Überblick über Werkstoffe, Größen und Sonderoptionen je verzahntem Bauteil. Felder ohne Eintrag sind im Standardprogramm nicht dokumentiert und für Sonderlösungen anzufragen.
| Produktgruppe | Werkstoffe | Modul / Größe | Härtung / Oberfläche | Sonderlänge / Zuschnitt | Fertigung nach Zeichnung |
|---|---|---|---|---|---|
| Stirnräder | Messing, Kunststoff, Stahl, Lauramid | Modul 0,3–8 · Z 10–150 | auf Anfrage | auf Anfrage | auf Anfrage |
| Kegelräder | C45, Edelstahl, POM, Polyketon | Modul 0,5–5 · Qualität 8f24 | auf Anfrage | auf Anfrage | Sonderanfertigung nach Zeichnung |
| Zahnstangen | Messing, Kunststoff, C45, Edelstahl, 42CrMo4 | Modul 0,3–6 (Rund 1–5) | Induktion 50–55 HRC · geschliffen Q5–7 | 250–2.000 mm · Sonderlängen / Zuschnitt | auf Anfrage |
| Schneckenradsätze | Bronze (CuSn12Pb), ETG 100 | Modul 0,5–4 · Z 20–150 | auf Anfrage | auf Anfrage | auf Anfrage |
| Keilwellen | Stahl, Edelstahl · Muffen: Stahl/Bronze/Edelstahl | 6–8 Keile · Länge 1–3 m | auf Anfrage | Zuschnitt nach Kundenwunsch | Maßgeschneidert nach Kundenwunsch |
„auf Anfrage” = im Standardprogramm nicht dokumentiert; individuelle Sonderlösung möglich, bitte anfragen. Alle übrigen Angaben stammen aus den Produktdaten.
Verzahnungstechnik im Einsatz Anwendungs-Beispiele aus Maschinenbau, Förder- & Sondertechnik
EINSATZGEBIETE
Verzahnungstechnik im Einsatz
Förder- & Verpackungstechnik
Zahnstangen, Zahnräder und Getriebe für Hub-, Schwenk- und Transportbewegungen — robust, wartungsarm, auf Wunsch in Edelstahl.
Sondermaschinen & Automation
Spielarme Planetengetriebe und laufruhige Getriebe für präzise, dynamische Positionierachsen in Automatisierungslösungen.
Antriebslösungen aus einer Hand
Getriebe kombiniert mit Motoren und Kupplungen aus dem TEA-Portfolio — bis hin zum fertig montierten Getriebemotor mit Drehstrom-, Wechselstrom- oder Gleichstrommotor.
Häufige Fragen zur Verzahnungstechnik
Im aktuellen Programm bieten wir u. a.: Sonderanfertigung von Zahnrädern nach Zeichnung, Sonderlängen und kundenspezifische Zuschnitte bei Zahnstangen, induktionsgehärtete und geschliffene Zahnstangen-Ausführungen sowie Zuschnitt von Keilwellen nach Kundenwunsch. Für weitergehende Sonderverzahnungen sprechen Sie uns bitte an.
Stirnräder: Modul 0,3–8 bei 10–150 Zähnen. Kegelräder: Modul 0,5–5,0 (15–60 Zähne). Zahnstangen: Modul 0,3–6 (Rundzahnstangen 1,0–5,0). Schneckenradsätze: Modul 0,5–4,0. Der Standard-Eingriffswinkel beträgt 20° nach DIN 867. Für Sonderverzahnung abseits der Norm sprechen Sie unseren Vertrieb an.
Je nach Bauteil: Stahl (z. B. C45, 42CrMo4), Edelstahl, Bronze (CuSn12Pb), Messing, sowie Kunststoffe wie POM, Polyketon und Lauramid. Die Werkstoffwahl richtet sich nach Belastung, Umgebung (z. B. Korrosion, Lebensmittelkontakt) und Akustik-Anforderung. Abseits der Norm sprechen Sie unseren Vertrieb an.
Zahnstangen sind induktionsgehärtet (typisch 50–55 HRC an der Zahnflanke) und mit geschliffenem Zahnprofil (Qualität 5–7) verfügbar. Härten und Schleifen sind für Verzahnungsteile grundsätzlich möglich.
Zahnräder werden in Qualität 8f24 gefertigt. Zahnstangen sind in Standardqualität 8–10 und als geschliffene Präzisionsausführung in Qualität 5–7 erhältlich.
Ja. Zahnräder fertigen wir als individuelle Sonderanfertigung nach Zeichnung, und Keilwellen liefern wir als maßgeschneiderte Lösung nach Kundenwunsch. Übermitteln Sie uns Ihre Zeichnung oder Spezifikation für ein Angebot.
Ja. Kegelradgetriebe R/RH/R5 sind optional mit Edelstahl-Gehäuse erhältlich, die Wellen unserer Kompakt-Kegelradgetriebe bestehen aus Edelstahl, und Kegelräder, Zahnstangen sowie Keilwellen sind in Edelstahl-Varianten lieferbar.
CAD-Daten stehen für viele Produkte über TraceParts bereit; die direkten Links sowie die PDF-Kataloge finden Sie unter den Download-Ressourcen auf der jeweiligen Produktseite. Für Sonderverzahnungen erstellen wir die Fertigungsunterlagen auf Basis Ihrer Zeichnung.
Ja. Unsere Getriebe lassen sich mit Motoren und Kupplungen aus dem TEA-Portfolio kombinieren — bis hin zum fertig montierten Getriebemotor mit Drehstrom-, Wechselstrom- oder Gleichstrommotor.
