Planetengetriebe führen wir derzeit nicht im Programm — wir hatten sie im Sortiment und haben den Verkauf eingestellt. Diese Seite bleibt als fachliche Einordnung bestehen. Was wir stattdessen anbieten, hängt davon ab, warum Sie ein Planetengetriebe erwogen haben: Geht es um den Wirkungsgrad, erreichen unsere Spiral-Kegelradgetriebe der BG-Serie 94–97 % bei Übersetzungen 1:1 bis 3:1 — die Bauform IC ist koaxial. Brauchen Sie eine hohe Untersetzung auf kleinem Bauraum, decken unsere Schneckengetriebe bis 100:1 und bis 1.958 Nm ab, allerdings mit deutlich geringerem Wirkungsgrad und dafür mit Selbsthemmung. Für ein Verdrehspiel von ≤ 0,1 arcmin haben wir keinen Ersatz — das sagen wir lieber offen, als Sie auf eine Beratung zu vertrösten.

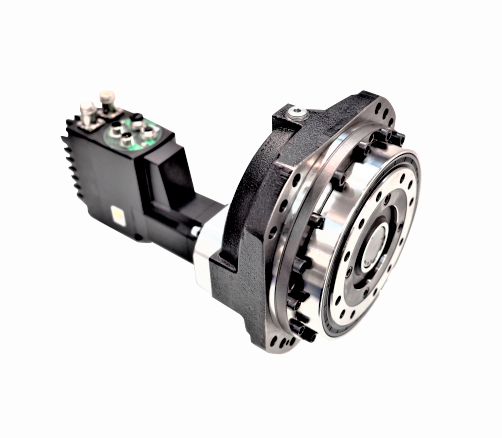

Planetengetriebe
Zur Technik, weil sie erklärungsbedürftig bleibt: Ein Planetengetriebe verteilt die Last auf mehrere Planetenräder und erreicht dadurch ein sehr geringes Verdrehspiel bei kompakter Bauform — bei der PTSC-Serie waren es ≤ 0,1 arcmin bei über 95 % Wirkungsgrad je Stufe. Wer heute bei uns anfragt, bekommt je nach Anforderung etwas anderes: Geht es um den Wirkungsgrad in einer 90°- oder koaxialen Anordnung, sind es die Spiral-Kegelradgetriebe der BG-Serie mit 94–97 % bei Übersetzungen 1:1 bis 3:1. Geht es um hohe Untersetzung auf kleinem Bauraum, sind es die Schneckengetriebe bis 100:1 und 1.958 Nm — mit deutlich geringerem Wirkungsgrad, dafür selbsthemmend. Für ein Verdrehspiel von ≤ 0,1 arcmin haben wir keinen Ersatz im Programm; das sagen wir lieber gleich.
- Verdrehspiel ≤ 0,1 arcmin (PTSC-Serie, ehemaliges Programm)
- Rechnerische Lebensdauer bis 20.000 Stunden
- Über 95 % Wirkungsgrad je Getriebestufe durch Lastverteilung
- Heute im Programm: Spiral-Kegelradgetriebe BG-Serie, 94–97 %
Dieses Produkt liefern wir nicht mehr — diese Seite bleibt als fachliche Einordnung.
Unsicher, ob die Alternative zu Ihrer Anwendung passt? Rufen Sie an oder schreiben Sie uns — wir sagen auch offen, wenn wir etwas nicht liefern können.
Technische Übersicht
| Verdrehspiel | ≤ 0,1 arcmin |
| Lebensdauer | bis 20.000 Stunden |
| Wirkungsgrad | > 95 % (pro Stufe) |
| Baureihe | PTSC-Serie |
| Verfügbarkeit | Derzeit nicht im Programm (Verkauf eingestellt) |
Dies sind Basiswerte. Detaillierte technische Informationen und Diagramme finden Sie im PDF-Katalog.
Dokumentation
Kompatible Produkte
Diese Produkte aus unserem aktuellen Programm gehören in dieselbe Anwendung.
Ratgeber
Schneckengetriebe vs. Planetengetriebe
Direkter Vergleich: Übersetzungsverhältnisse, Wirkungsgrad und Einsatzgebiete beider Getriebetypen.
Häufige Fragen zu diesem Produkt
Das Verdrehspiel (auch Backlash) beschreibt den Winkelversatz zwischen An- und Abtriebswelle bei Drehrichtungsumkehr. Die PTSC-Planetengetriebe erreichten maximal 0,1 arcmin und waren damit nahezu spielfrei — entscheidend für Positionieranwendungen wie CNC-Maschinen, Robotik und Drehtische. Diese Baureihe führen wir nicht mehr, und in unserem heutigen Programm gibt es dafür keinen Ersatz: Die Spiral-Kegelradgetriebe der BG-Serie sind auf Wirkungsgrad und Umlenkung ausgelegt, nicht auf Spielfreiheit in dieser Größenordnung.
Planetengetriebe zeichnen sich generell durch einen hohen Wirkungsgrad aus, der typischerweise über 95 % pro Getriebestufe liegt. Das resultiert aus der Lastverteilung auf mehrere Planetenräder und liegt deutlich über dem eines Schneckengetriebes. In unserem heutigen Programm kommen die Spiral-Kegelradgetriebe der BG-Serie dem am nächsten: 94–97 % Gesamtwirkungsgrad bei Übersetzungen von 1:1 bis 3:1, Bauform IC auch koaxial.
Die PTSC-Planetengetriebe waren für bis zu 20.000 Betriebsstunden ausgelegt und behielten ihre Präzision über die Einsatzdauer. Die tatsächliche Lebensdauer hängt von Last, Drehzahl und Umgebungstemperatur ab. Für Getriebe aus unserem aktuellen Programm rechnen wir Ihnen die Lebensdauer gern am konkreten Betriebspunkt durch.
Die übertragbaren Drehmomente variierten je nach Baugröße und Übersetzung der PTSC-Serie; die Lastverteilung auf mehrere Planetenräder erlaubt hohe Momente bei kompakter Bauweise. Da wir die Baureihe nicht mehr führen, gibt es dazu keinen aktuellen Katalog mehr. Für eine Auslegung mit lieferbaren Getrieben nennen Sie uns bitte Moment, Drehzahl und Achslage — dann rechnen wir das an unseren Kegelrad- und Schneckengetrieben durch.
Die PTSC-Planetengetriebe waren für den Einbau in beliebiger Lage geeignet: Lebensdauerschmierung und geschlossene Kugellager machten die Einbauposition unerheblich. Bei den heute lieferbaren Kegelrad- und Schneckengetrieben ist die zulässige Einbaulage je nach Bauform und Schmierung unterschiedlich — das klären wir vor der Bestellung.
Die PTSC-Planetengetriebe waren für Servo- und Schrittmotoren ausgelegt und ließen sich an gängige Motorschnittstellen adaptieren. Fertig montierte Kombinationen aus Planetengetriebe und Motor bieten wir nicht mehr an. Servoantriebe, Schrittmotoren und spielfreie Servokupplungen führen wir weiterhin; als Getriebe dazu kommen die Spiral-Kegelradgetriebe der BG-Serie in Frage.
Die PTSC-Planetengetriebe gab es ein- und mehrstufig: einstufig typischerweise 3:1 bis 10:1, mehrstufig bis 100:1 und darüber, bei durchweg geringem Verdrehspiel. Zum Vergleich mit dem heutigen Programm: Die Spiral-Kegelradgetriebe der BG-Serie decken 1:1 bis 3:1 ab, die Schneckengetriebe reichen bis 100:1 — dort allerdings mit Selbsthemmung und geringerem Wirkungsgrad.
