Dyn. Radiallast bis 148 kN · ⌀ 26–200 mm · wartungsfrei −34 bis +107 °C · Sonderausführung bis +204 °C

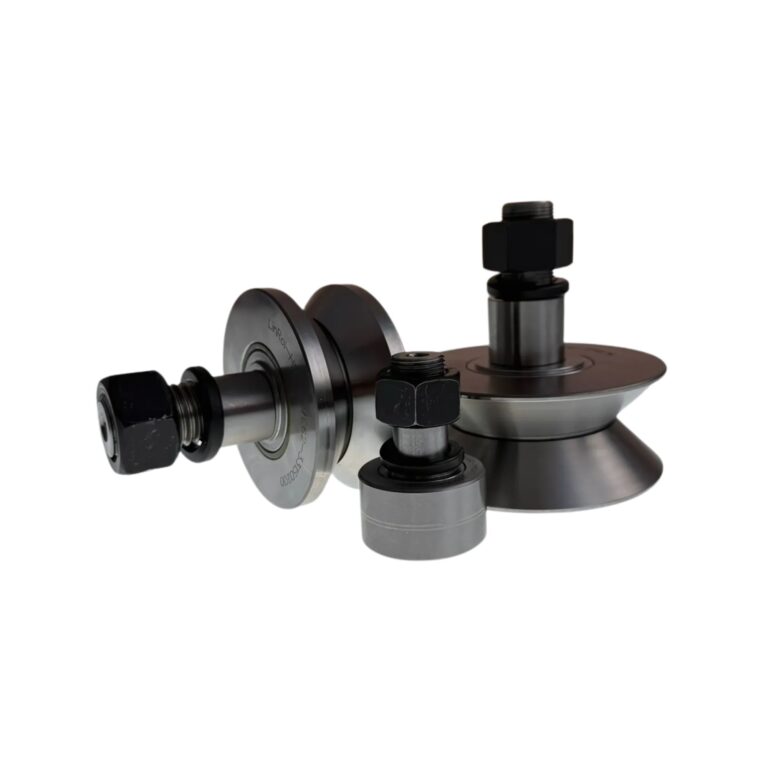

LinRol HD Schwerlastrollen
Da, wo Kugelumlaufführungen aufgeben.
- Kegelrollen- oder Kugellager — dyn. Radiallast bis 148 kN pro Rolle (TPV125)
- Wartungsfrei von −34 °C bis +107 °C · Sonderausführung −40 °C bis +204 °C
- Gehärteter Stahl, Oberfläche 55–60 HRC — resistent gegen Schmutz, Schlag und Späne
- Baureihen TPC, TPJ, TPV und TSHA — vom Einzelroller bis zum Komplettsystem
- Eigenmarke von TEA — Auslegung, Konfektion und Endkontrolle in Hamburg
Antwort innerhalb von 48h (Mo - Fr)
Warum LinRol HD?
Schwerlast-Linearführung mit Kegelrollenlagern — ausgelegt und konfektioniert in Hamburg, für die anspruchsvollsten Umgebungen.
Bis 148 kN pro Rolle
Die V-Führungsrolle TPV125 trägt 148.100 N dynamische Radiallast, die Stützrolle TPC76 bis 63.600 N. Traglasten weiterer Baugrößen nennen wir auf Anfrage.
Bis +204 °C in Sonderausführung
Wartungsfrei von −34 bis +107 °C. In Sonderausführung mit Spezialfett und angepasster Dichtung von −40 bis +204 °C — dort, wo Kugelumlaufführungen wegen ihrer Kunststoff-Endkappen typischerweise bei rund +80 °C enden.
Kegelrollenlager
Kegelrollenlager verteilen die Last über eine Linienkontaktfläche statt über Punktkontakt wie bei Kugellagern. Das Ergebnis: höhere Steifigkeit und längere Lebensdauer unter Schwerlast. Baugrößenabhängig kommen auch Präzisions-Kugellager zum Einsatz.
Wartungsfrei
Lebensdauergeschmierte Lager und Dichtungen, die Staub, Späne und Feuchtigkeit fernhalten. Kein Nachschmieren, kein Wartungsintervall — im Standardeinsatz.
Robust gegen Schmutz & Schlag
Gehärtete Oberflächen (55–60 HRC) und massive Bauweise machen LinRol HD unempfindlich gegen Späne, Schlag und Vibrationen — dort, wo empfindliche Kugelführungen versagen.
LinRol HD — unsere Marke aus Hamburg
Auslegung, Konfektion und Endkontrolle in Hamburg. Direkter Kontakt, kurze Lieferwege und volle Kontrolle über Qualität und Verfügbarkeit — ohne Zwischenhändler.
Baureihen im Überblick
Vier Baureihen für unterschiedliche Anforderungen — von der universellen Stützrolle bis zum Komplettsystem.
| Baureihe | Typ | Rollendurchmesser | Dyn. Radiallast | Lager | Ausführungen | Datenblatt |
|---|---|---|---|---|---|---|
| TPC | Stützrollen | ⌀ 26 – 200 mm | 2.790 – 63.600 N (TPC26 – TPC76) | Kegelrollenlager | zentrisch · TPCE exzentrisch · TPCA ohne Bolzen | PDF ↓ |
| TPJ | Flanschrollen | ⌀ 26 – 200 mm | 12.200 – 17.000 N (TPJ40 / TPJ50) | Kegelrollenlager | zentrisch · TPJE exzentrisch · TPJA ohne Bolzen | PDF ↓ |
| TPV | V-Führungsrollen | ⌀ 40 – 165 mm | 12.200 – 148.100 N (TPV40 – TPV125) | Kegelrollenlager | zentrisch · TPVE exzentrisch · TPVA ohne Bolzen | PDF ↓ |
| TSHA | Einspannzapfen | — | — | — | Zapfen für die A-Varianten | PDF ↓ |
Zentrisch, exzentrisch oder ohne Bolzen: Jede Rollenbaureihe gibt es in drei Ausführungen. Zentrische Rollen tragen die Last, exzentrische Rollen (Kennbuchstabe E) dienen dem spielfreien Justieren der Führung — in der Praxis wird eine Führungsseite zentrisch, die Gegenseite exzentrisch ausgeführt. Rollen ohne Bolzen (Kennbuchstabe A) werden mit einem Einspannzapfen der Baureihe TSHA montiert. Für jede Ausführung gibt es ein eigenes Datenblatt — alle neun finden Sie im Download-Bereich.
- Bis Fa 6.400 N / Fr 7.000 N (Klasse 4)
- Edelstahl- und Hygieneausführungen
- Lebensmittel, Pharma, Reinraum, Verpackung
- Bis 148.100 N dyn. Radiallast pro Rolle (TPV125)
- Kegelrollen- oder Kugellager, Sonderausführung bis +204 °C
- Schwerlast, Umformung, raue Umgebungen
Anwendungsgebiete
LinRol HD ist dort zuhause, wo hohe Lasten, raue Umgebungen und Zuverlässigkeit zusammenkommen.
Schwerlast-Portale & Kranbau
Portalroboter, Brückenkrane und Handhabungsanlagen mit Verfahrlasten über mehrere Tonnen. LinRol HD trägt die Führung, Zahnstangen den Antrieb — kompletter Systemverkauf aus einer Hand.
Projekt besprechen →Pressen & Umformung
In Sonderausführung bis +204 °C einsetzbar und schlagfest — ideal für hydraulische Pressen, Umformmaschinen und Stanzanlagen, wo Kugelumlaufführungen an Temperatur und Stoßbelastung scheitern.
Projekt besprechen →Holz, Recycling & Baustoff
Späne, Staub und Schlag — in Sägewerken, Recyclinganlagen und Baustoffmaschinen scheitern empfindliche Kugelführungen. LinRol HD läuft dort weiter, wo andere Systeme ausfallen.
Projekt besprechen →Sonder- & Bühnenmaschinenbau
Individuelle Maschinen mit besonderen Führungsanforderungen — Hafenkrane, Bühnentechnik, Prüfstände. LinRol HD wird auf die konkrete Anwendung ausgelegt.
Projekt besprechen →Vom Bauteil zum System
LinRol HD ist der Kern — zusammen mit Antrieb und Zubehör wird daraus eine komplette Schwerlast-Verfahrachse.
Zahnstangen
Linearer Antrieb für lange Verfahrwege — kombiniert mit LinRol HD entsteht eine schwerlastfähige Verfahrachse.
Asynchronmotoren
IE2/IE3 Drehstrommotoren für Dauerantrieb — die passende Antriebsleistung für schwere Verfahrbewegungen.
Gummi-Metall-Puffer
Schwingungsdämpfung für vibrationsarmen Betrieb — schützt Lager und Führungen vor Stoßbelastung.
Downloads & Datenblätter
Alle technischen Dokumente für Ihre Auslegung — sofort verfügbar.
Häufige Fragen zu LinRol HD Schwerlastrollen
LinRol HD läuft auf offenen, gehärteten Bahnen statt im Kugelumlauf. Das bringt hohe Schmutz- und Stoßtoleranz, einen deutlich weiteren Temperaturbereich und geringen Wartungsaufwand. Kugelumlaufführungen bieten dagegen die höhere Positioniergenauigkeit und erreichen in großen Baugrößen ebenfalls sehr hohe Tragzahlen je Wagen. LinRol HD ist die richtige Wahl, wenn Robustheit, Temperatur und Umgebungsresistenz wichtiger sind als Mikrometer-Präzision.
LinRol HD umfasst vier Baureihen: TPC (Stützrollen mit zentrischem Bolzen, ⌀ 26–200 mm, bis 63.600 N dyn. bei TPC76), TPJ (Flanschrollen mit zentrischem Bolzen, ⌀ 26–200 mm, bis 17.000 N dyn. bei TPJ50), TPV (V-Führungsrollen, ⌀ 40–165 mm, bis 148.100 N dyn. bei TPV125) und TSHA (Einspannzapfen für Rollen ohne Bolzen, TSHA10–TSHA70). Jede Baureihe hat ein eigenes technisches Datenblatt; die Traglasten weiterer Baugrößen nennen wir auf Anfrage.
Die Standardausführung ist wartungsfrei von −34 °C bis +107 °C einsetzbar. Mit Sonderfett und angepasster Dichtung erweitert sich der Bereich auf −40 °C bis +204 °C — geeignet für Umformung, Gießerei und andere Hochtemperatur-Anwendungen.
Ja, die Standardausführung ist wartungsfrei. Die Lager sind lebensdauergeschmiert und die Dichtungen schützen gegen Eindringen von Staub, Spänen und Feuchtigkeit. Bei extremen Einsatzbedingungen (hohe Temperatur, aggressive Medien) sind Nachschmier-Varianten verfügbar.
Ja — das ist einer der Hauptvorteile gegenüber Kugelumlaufführungen. Die massiven Wälzlager und gehärteten Laufbahnen (55–60 HRC) sind konstruktiv unempfindlich gegen Späne, Staub, Schlag und Vibrationen. LinRol HD eignet sich deshalb besonders für Holzbearbeitung, Recycling, Umformung und raue Industrieumgebungen.
Kontaktieren Sie unseren Vertrieb unter sales@tea-hamburg.de oder über das Kontaktformular auf unserer Website. Geben Sie möglichst Ihre Lastanforderungen (radial/axial), den Verfahrweg und die Einsatzumgebung an — wir legen das passende System für Sie aus. Antwort innerhalb von 48 h (Mo–Fr).
Die Standardausführung besteht aus gehärtetem Stahl (55–60 HRC). Sondervarianten in korrosionsbeständigen Werkstoffen sind auf Anfrage möglich. Sprechen Sie uns mit Ihren Anforderungen an.
LinRol HD Rollen laufen auf gehärteten Flach- oder V-Schienen. Die Schienenhärte liegt standardmäßig bei 55–60 HRC, alternativ bei 38 HRC. Einspannzapfen TSHA für Rollen ohne Bolzen und weiteres Montagezubehör sind als eigene Baureihe verfügbar. Für die Gesamtauslegung (Rolle + Schiene + Antrieb) beraten wir Sie gerne.
